如何用网桥安装电梯监控？

电梯作为楼宇的重要密闭型公共区域和上下出入关键通道，电梯视频监控对整个区域的安防工作具有重要作用，是不可缺少的重要一环。电梯视频监控可实时掌握电梯轿厢内的情况，保障乘客安全。

电梯监控视频传输可分为有线和无线两种。有线传输采用的是专业电梯随行电缆，一般的随行线缆使用时损耗严重，寿命在半年到一年之间。高层电梯线缆对抗拉伸强度和电气参数有较高要求，防止线缆负载自重时拉伸变形导致阻抗不匹配，视频信号信噪比衰减产生干扰。再次更换新随行线缆施工困难，施工周期长，而且更换随行电缆的成本也较高。另一种是无线传输，无线传输采用点对点的方式，轿厢上安装一个发射点、电梯井端部安装一个接收点，数据可在电梯轿厢运动时自由传输。无线传输设备安装简单且寿命至少在3年以上，带宽完全满足高清监控视频传输。

如何部署

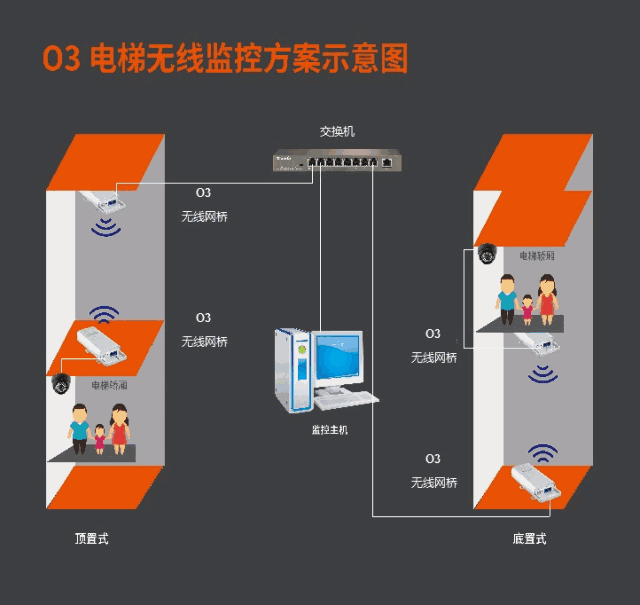

电梯井监控视频无线传输有两种安装方式。顶置式和底置式，如下图：

如何设置网桥

轿厢端的网桥需设置为客户端(Station)模式，这种模式下网桥就相当于一个网卡。把网络摄像头的视频数据从电信号转变为无线信号。

总结成一句话就是：靠近摄像头端的网桥设置为客户端模式，靠近NVR端的网桥设置为AP模式。

安装到电梯井之前需要事先将网桥配对好。

设置AP模式

网桥默认工作在AP模式。需要电脑直接连接到网桥，并给网卡手动设置一个固定IP。腾达网桥的默认管理地址为192.168.2.1，所以我们给电脑配置一个同网段的IP即可，如192.168.2.20。设置完AP端网桥的SSID和密码后记下参数并保存。

设置客户端模式

轿厢端的网桥进入管理界面后选择客户端模式，然后扫描上级无线信号，选择AP端网桥的SSID，并输入相同的密码。点击下一步并将网桥的管理地址改为同网段且与AP端和电脑网卡不同的IP，除了之前提到的192.168.2.1和192.168.2.20，其他同网段的都可以，如192.168.2.30。

联通性测试

为确保网桥已成功配对，需要在安装到电梯井之前做一下联通性测试，步骤如下：

①电脑连接客户端网桥;

②键盘按win+R ，输入cmd 然后回车,运行cmd 程序;

③输入 ping 192.168.2.1(AP 端网桥地址)。

能ping 通则说明网桥配对成功，直接安装到电梯井即可;如ping 不通则说明网桥没有配对成功，需要进一步排查设置是否正确。

安装布线及调试

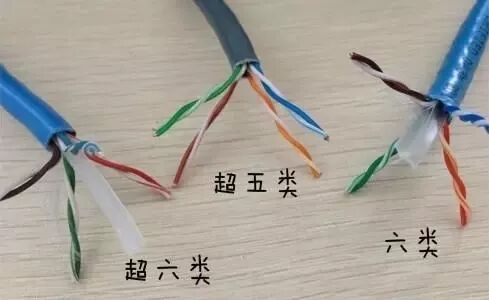

布线的话比较简单，只需完成摄像头和轿厢网桥、电梯井网桥与NVR的连接与供电即可。因涉及到PoE供电，这里强烈建议使用超五类(Cat5e) 以上规格的网线。

最终效果图

常见问题

① 问：网桥配对后从客户端能ping通NVR 地址，就是出不来图像怎么回事?答： 只有符合TCP/IP协议的网络摄像头才能网桥传输，使用私有协议的不可以哦，建议换个网络摄像头试试。

② 问：一个电梯井有两部并排的电梯，最少需要几台网桥?

答：最少需要三台，一台设置成AP模式放置在电梯井底部中央，另外两台设置为客户端模式安装到轿厢底部。

③ 问：我想省个交换机，可不可以用网桥的LAN口串联另外一个网桥?

答：可以，但不要串太多级。
